1 TDSQL 架构

在之前的博客我们了解了TDSQL 集群架构的相关组件，如下：http://www.cndba.cn/dave/article/4683http://www.cndba.cn/dave/article/4683

TDSQL 架构 组件 说明
https://www.cndba.cn/dave/article/4586http://www.cndba.cn/dave/article/4683

但是相关组件的功能描述的不够详细，本篇我们继续深入学习下TDSQL 中4个主要模块的功能。

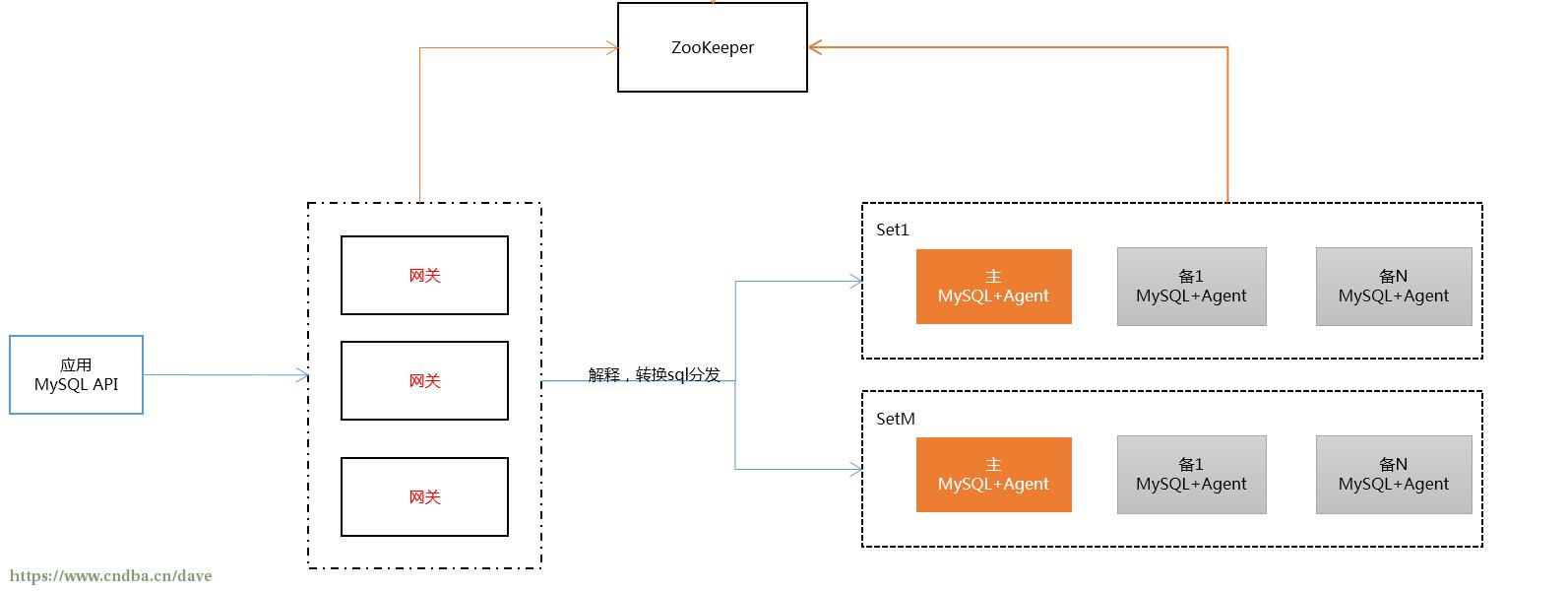

TDSQL 的架构图如下：

2 主要模块功能-Scheduler

Scheduler作为集群的管理调度中心，主要功能如下: http://www.cndba.cn/dave/article/4683http://www.cndba.cn/dave/article/4683

1. 管理set，提供创建，删除set，set内节点替换等工作；
2. 监控set内各个节点的存活状态，当Set内主节点故障，发起高一致性主备切换流程；
3. 根据set内个节点运行状况，更新set状态，设置watch节点，支持自动退化和恢复等；
4. 管理扩容、回档等流程工作；
5. Scheduler自身的容灾通过zk的选举机制完成，保证中心控制节点无单点。

3 主要模块功能-OSS

OSS提供管理和控制TDSQL集群的一个操作接口工具, 主要功能如下：http://www.cndba.cn/dave/article/4683

• OSS负责接收用户的请求，完成TDSQL的部署、初始化、扩容等等一系列的操作。
• 实例管理
• 集群实例管理
• 数据库管理
• 数据库迁移
• 数据库参数
• 用户权限管理
• 资源管理
• 网关管理
• 机器管理

4 主要模块功能-Agent

MySQL agent 的功能如下：http://www.cndba.cn/dave/article/4683

1. MysqlAgent作为Mysql的旁路模块，承担着节点和集群（zk、schedule）桥梁的作用。
2. 通过对zk的watch监听实现和zookeeper的通信。通过socket长连接保证和DB的交互。


5 主要模块功能-Proxy

proxy 也是TDSQL 中的SQL 引擎，主要功能如下：http://www.cndba.cn/dave/article/4683

1. 从zookeeper中拉取最新的路由表保存到本地文件和内存；
2. 将SQL请求路由到对应的Set，支持读写分离 ；
3. 对接入的IP，用户名，密码进行鉴权；
4. 记录完整的SQL执行信息，完成实时的SQL请求的时耗，成功率等指标监控分析；
5. 对count，distinct，sum，avg，max，min，order by，group by等聚合类SQL一般需要访问后端的多个Set，网关会分析结果并做合并再返回；
6. 网关无状态，既支持与业务部署到一起，也可以独立部署（可通过TGW或者LVS做容灾）。
