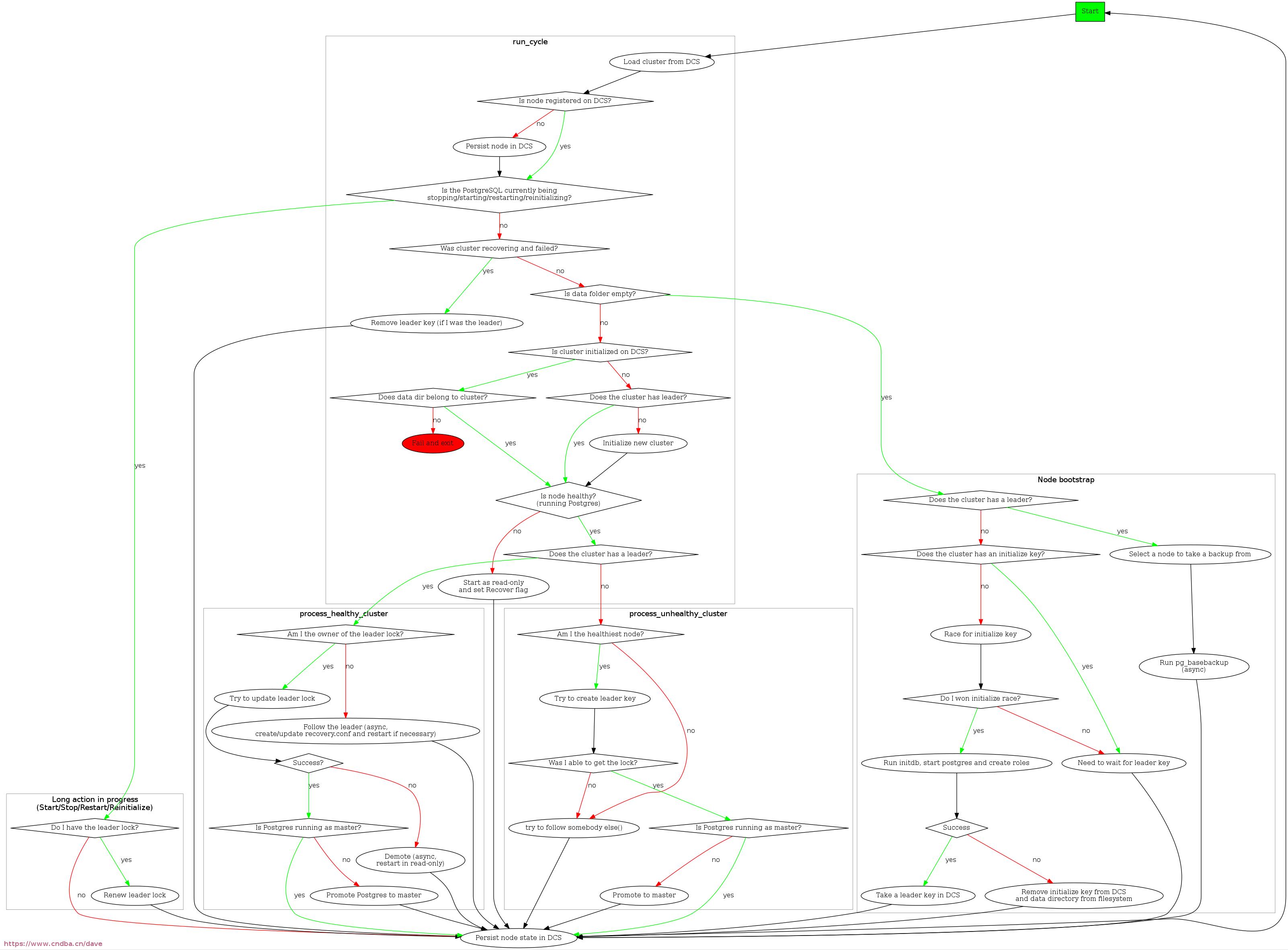

1. Patroni处理流程图

2. Patroni处理流程图分析

patroni处理流程图主要包括如下几个模块。

2.1 run_cycle 模块

patroni处理流程图的主模块。http://www.cndba.cn/dave/article/131502

主模块可能调用 Node bootstrap模块、process_health_cluster模块、process_unhealth_cluster模块。http://www.cndba.cn/dave/article/131502

2.2 Node bootstrap 模块

描述了Patroni的初始化逻辑，通过判断$PGDATA目录是否为空触发，如果$PGDATA目录为空进入Node bootstrap处理模块。http://www.cndba.cn/dave/article/131502

Node bootstrap处理模块主要分两条线路走:http://www.cndba.cn/dave/article/131502

1. 如果是leader节点，通过initdb初始化数据库，之后在dcs中持久化节点状态。
2. 如果不是leader节点，则通过pg_basebackup或其它备份恢复命令部署一个备节点，之后在dcs中持久化节点状态。

2.3 process_health_cluster 模块

描述了Patroni集群健康时的处理逻辑，通过判断Patroni集群是否存在leader节点判断。http://www.cndba.cn/dave/article/131502

此模块主要分三条线路走:http://www.cndba.cn/dave/article/131502http://www.cndba.cn/dave/article/131502

1. 如果不是leader节点，follow leader节点，之后在dcs中持久化节点状态。
2. 如果是leader节点，并且数据库为master，在dcs中持久化节点状态。
3. 如果是leader节点，并且数据库为slave，promote从库为主库，之后在dcs中持久化节点状态。

2.4 process_unhealth_cluster 模块

描述了Patroni集群不健康时的处理逻辑，通过判断Patroni集群是否存在leader节点判断。http://www.cndba.cn/dave/article/131502

此模块主要分三条线路走:

1. 如果不是最健康的节点，follow其它节点，之后在dcs中持久化节点状态。
2. 如果是最健康的节点，若成功获得leader锁并且数据库为 master，之后在dcs中持久化节点状态。
3. 如果是最健康的节点，若获得leader锁失败并且数据库为slave，promote从库为主库，之后在dcs中持久化节点状态。

2.5 根据以上处理流程图，相应场景流程如下：

1. 关闭备库实例，备库能够自动拉起，走的是 process_health_cluster 处理逻辑。
2. 关闭主库实例，主库能够自动拉起，走的也是 process_health_cluster 处理逻辑。
3. 停主库主机，触发主备切换，走的是 process_unhealth_cluster 处理逻辑。
