DMHS 是达梦的数据同步工具，类似Oracle 的OGG， DMHS 同步服务主要包括四个模块，分别是捕获模块(CPT)、装载模块(LOAD)、传输模块(NET)以及执行模块(EXEC)，这些模块统一由管理模块(MGR)进行管理执行。

本篇我们来看下DMHS 的搭建。相关规划信息如下：

	源端	目的端
ip地址	192.168.56.102	192.168.56.103
数据库	DM8	DM8
部署地址	/dm/dmhs/	/dm/dmhs/
数据库端口号	5237	5237
DMHS服务端口	5345	5345
数据接收端口	/	5346

1 环境说明

2台主机环境配置一样。

操作系统是麒麟V10：

[dave@www.cndba.cn software]# cat /proc/version
Linux version 4.19.90-24.4.v2101.ky10.x86_64 (KYLINSOFT@localhost.localdomain) (gcc version 7.3.0 (GCC)) #1 SMP Mon May 24 12:14:55 CST 2021
[dave@www.cndba.cn software]#

达梦版本：

[dave@www.cndba.cn mnt]$ disql SYSDBA/SYSDBA

Server[LOCALHOST:5236]:mode is normal, state is open
login used time : 5.217(ms)
disql V8
SQL> select id_code();

LINEID     ID_CODE()
---------- ----------------------------------------
1          1-2-18-21.11.11-150669-10013-ENT  Pack16

used time: 1.929(ms). Execute id is 50600.
SQL> select * from v$version;

LINEID     BANNER
---------- -------------------------
1          DM Database Server 64 V8
2          DB Version: 0x7000c

used time: 0.696(ms). Execute id is 50601.
SQL>

2 安装DMHS

DMHS 同步服务主要包括四个模块，分别是捕获模块(CPT)、装载模块(LOAD)、传输模块(NET)以及执行模块(EXEC)，这些模块统一由管理模块(MGR)进行管理执行。

2.1 源端安装

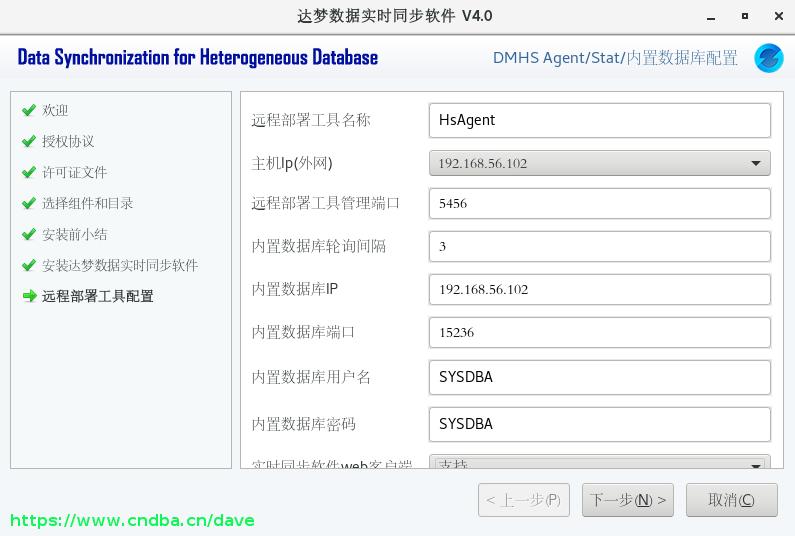

DMHS 安装web 管理时需要依赖一个独立的内置数据库，在安装过程中会自动创建，不需要提前创建，如果提前安装了，会导致初始化失败。

当然也可以选择不安装web管理系统，通过命令行操作来配置。

安装DMHS:

[dave@www.cndba.cn software]# chown dmdba:dinstall dmhs*
[dave@www.cndba.cn software]# chmod 755 dmhs*
[dave@www.cndba.cn software]# ll
总用量 4083280
drwxr-xr-x 2 dmdba dinstall        250 11月  2 12:32 dmetl5_V5.0.1.10-Build(2021.02.04-97563)_linux64
-rw-r--r-- 1 dmdba dinstall 2734119547 11月  2 12:26 dmetl5_V5.0.1.10-Build(2021.02.04-97563)_linux64.zip
-rw-r--r-- 1 dmdba dinstall        648 11月  2 12:26 dmetl.key
-rwxr-xr-x 1 dmdba dinstall        648 12月 21 21:59 dmhs9F01077495-new.key
-rwxr-xr-x 1 dmdba dinstall  495760038 12月 21 18:47 dmhs_V4.3.04_dm8_rev122276_rh6_64_veri_20230111_sp1.bin
-rwxr-xr-x 1 dmdba dinstall  951385360 10月 27 22:32 DMInstall.bin
drwxr-xr-x 3 dmdba dinstall        190 11月  2 10:43 DMLOG8.7
[dave@www.cndba.cn software]#

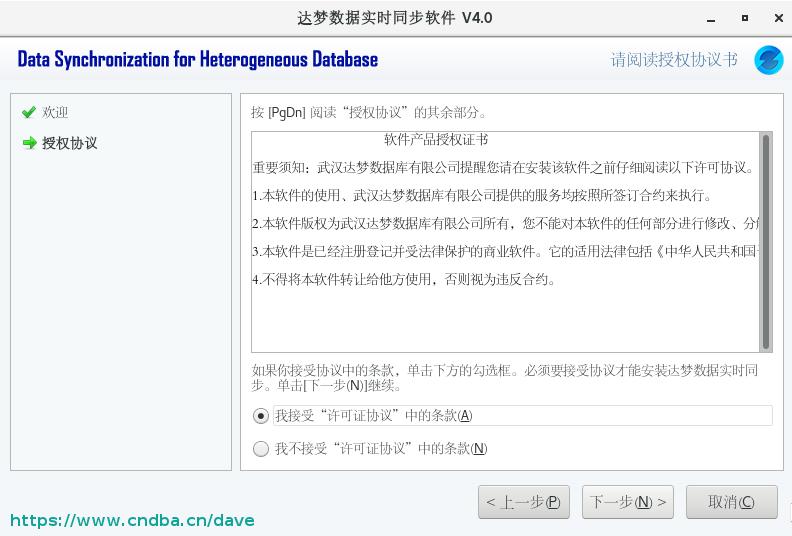

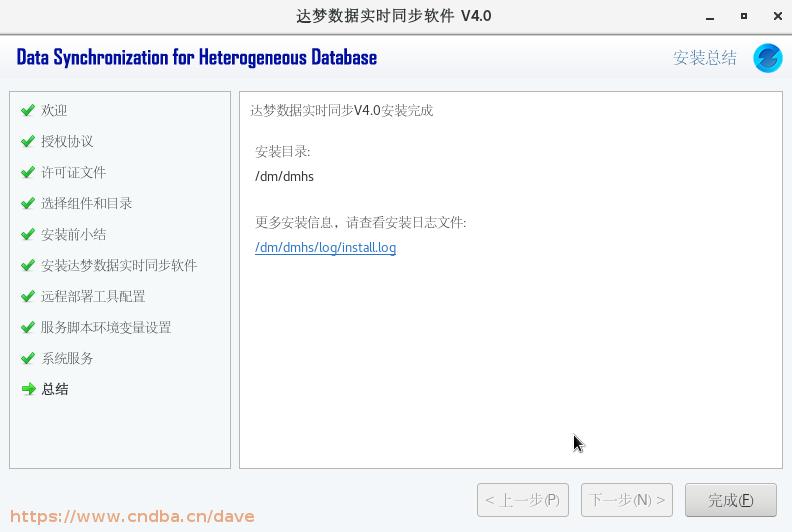

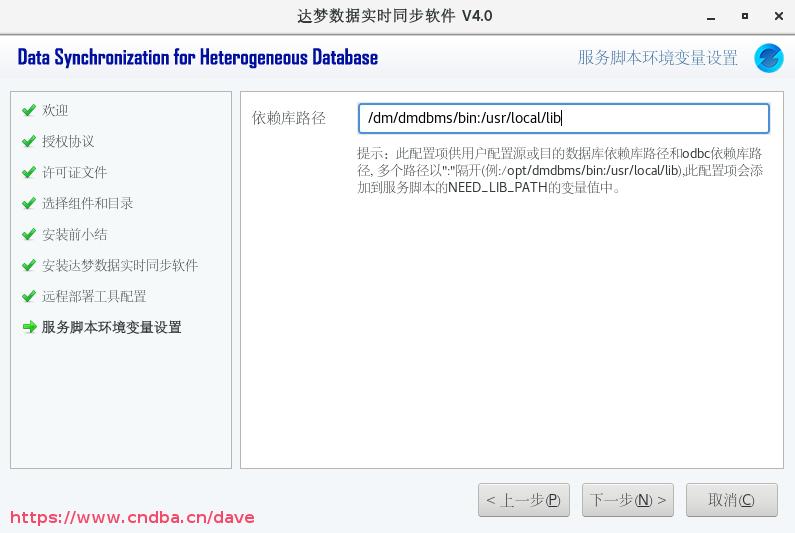

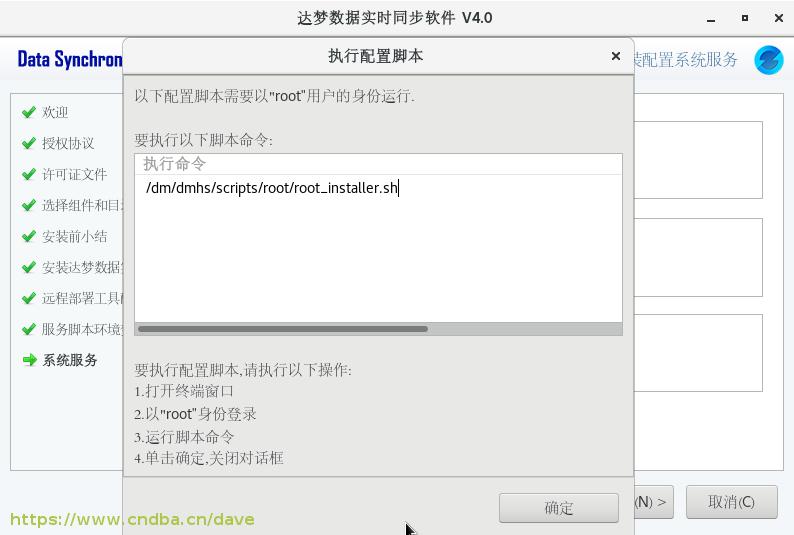

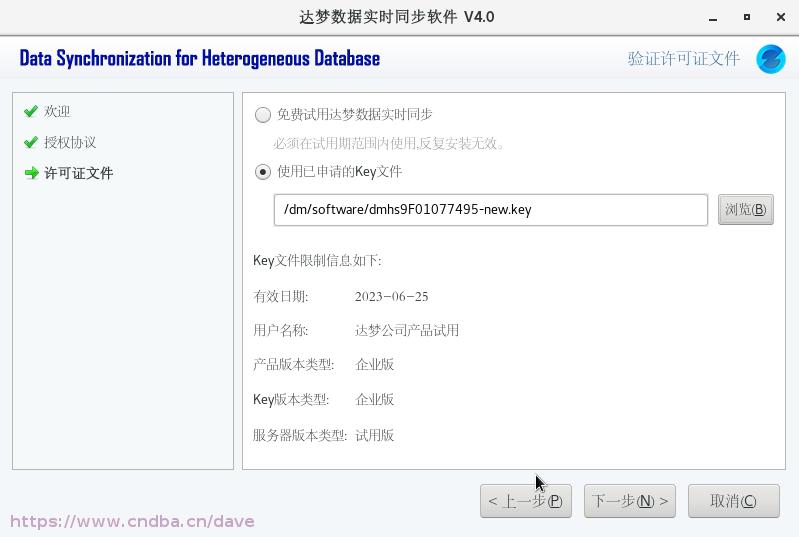

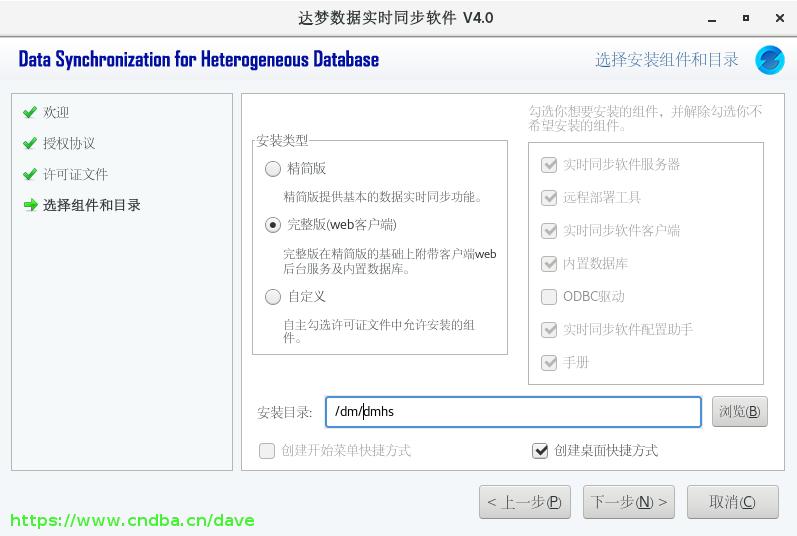

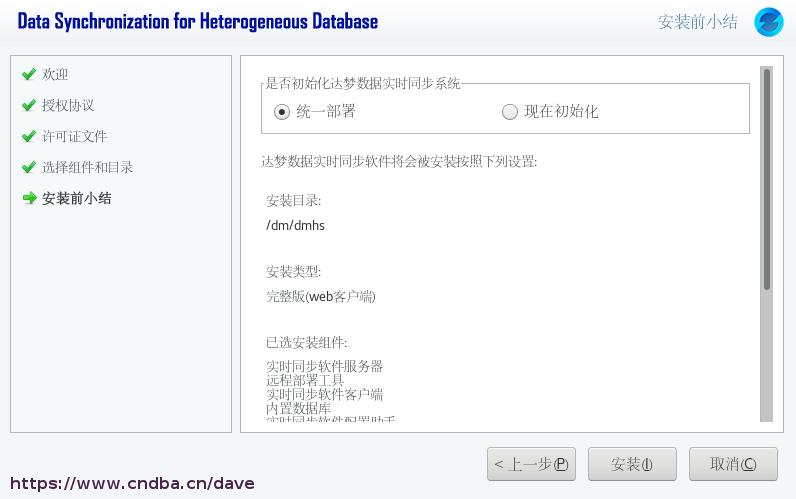

Dmhs 可以通过静默安装，也可以通过图形化安装，我们这里执行图形化安装：http://www.cndba.cn/dave/article/116425

./dmhs_V4.3.04_dm8_rev122276_rh6_64_veri_20230111_sp1.bin

2.2 目标端安装

目标端安装和源端一样，直接选择精简版即可。两点区别：

不需要单独配置内置库，直接使用源端的内置库即可。

不需要在安装web客户端，直接使用源端的。

直接运行安装程序：

./dmhs_V4.3.04_dm8_rev122276_rh6_64_veri_20230111_sp1.bin

具体过程略。

3 web配置DMHS

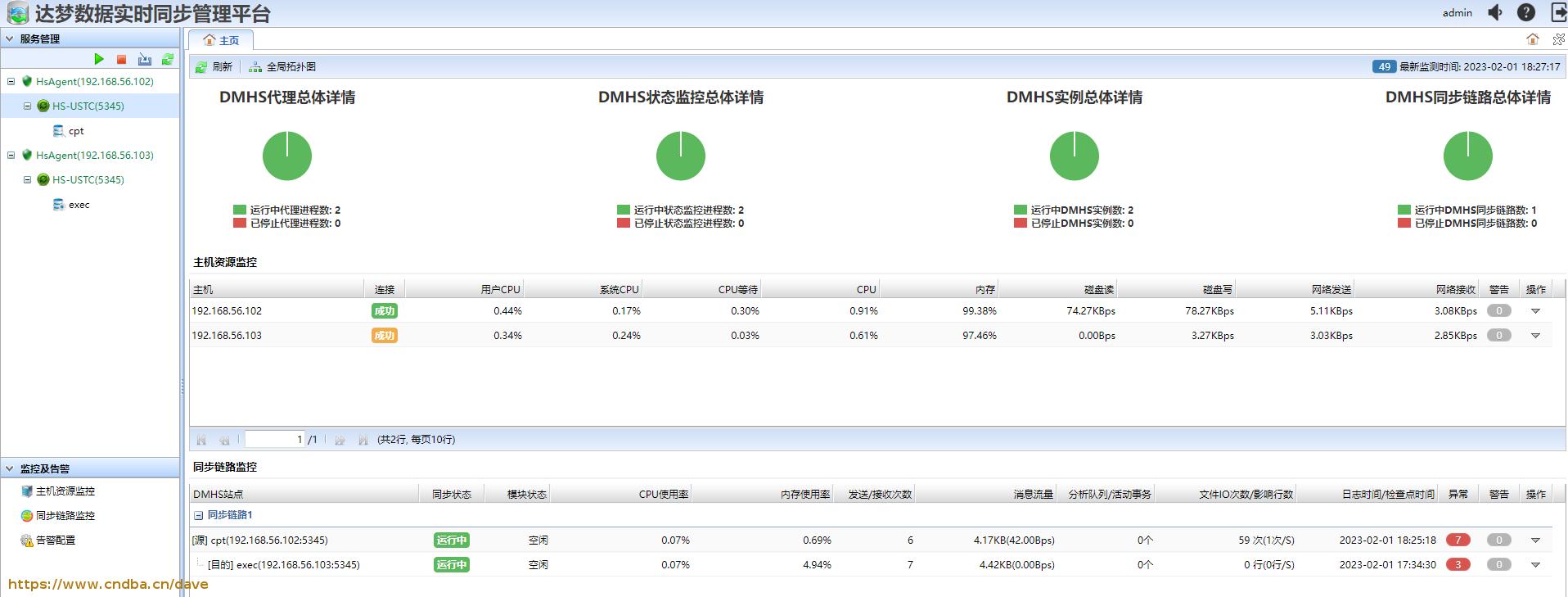

登陆web管理界面：

http://192.168.56.102:8080/manager/
账号：admin
密码：888888

一般先配目标端，再配源端。

3.1 目标端配置

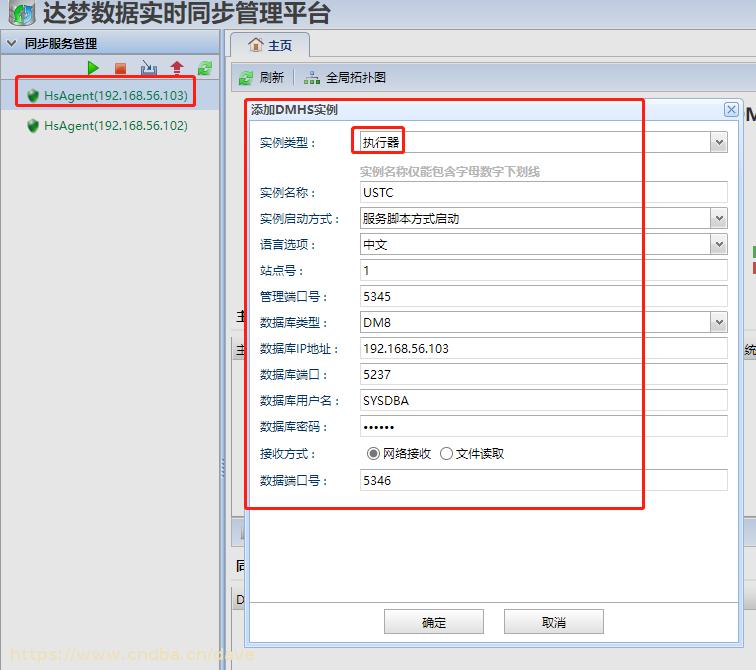

目标端上右击，添加HS 实例信息：
http://www.cndba.cn/dave/article/116425

3.2 源端配置

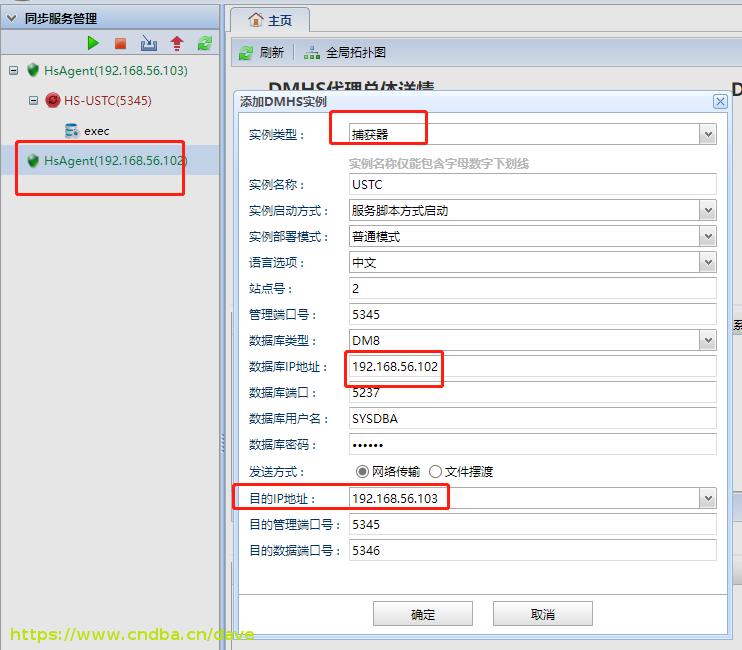

源端上右击，添加HS 实例信息：

根据需要，修改源端同步和过滤规则，在源端的CPT 上右击，修改配置：

3.3 启用目标端和源端的DMHS 服务

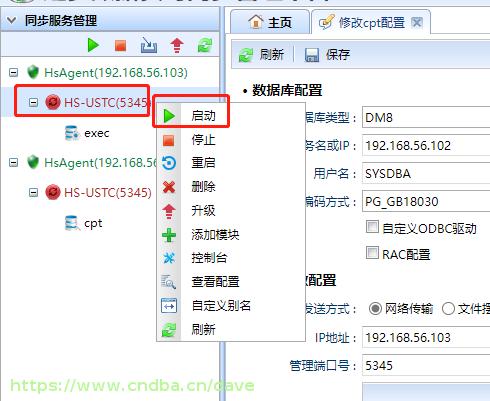

DMHS 有服务和模块2个部分，在同步时这2个部分都需要启动。我们这里在服务名上右击，启动服务：

这些配置信息都保存在dmhs.hs 配置文件中，也可以直接修改这个参数文件：

[dave@www.cndba.cn USTC]$ pwd
/dm/dmhs/INST_HS/USTC
[dave@www.cndba.cn USTC]$ cat dmhs.hs
<?xml version="1.0" encoding="GB2312" standalone="no"?>
<dmhs>
    <base>
        <lang>ch</lang>
        <mgr_port>5345</mgr_port>
        <name>USTC</name>
        <ckpt_interval>60</ckpt_interval>
        <siteid>2</siteid>
        <version>2.0</version>
    </base>
    <cpt>
        <enable>1</enable>
        <name>cpt</name>
        <db_type>DM8</db_type>
        <db_server>192.168.56.102</db_server>
        <db_user>SYSDBA</db_user>
        <db_pwd>SYSDBA</db_pwd>
        <db_port>5237</db_port>
        <ddl_mask>TABLE:CREATE:DROP:TRUNCATE:ALTER</ddl_mask>
        <arch/>
        <send>
            <ip>192.168.56.103</ip>
            <mgr_port>5345</mgr_port>
            <data_port>5346</data_port>
            <filter>
                <enable>
                    <item>*.*</item>
                </enable>
            </filter>
        </send>
    </cpt>
</dmhs>
[dave@www.cndba.cn USTC]$

注意事项：

在启动服务之前，务必确保复制了libdmoci.so依赖包，否则后面的操作无法正常进行，详细说明参考博客：

达梦8 DMHS libdmoci.so 依赖包问题说明
https://www.cndba.cn/dave/article/116424

4 数据库侧配置

4.1 开启归档和逻辑日志

设置归档标记和逻辑日志标记。修改dm.ini文件的为如下值：

ARCH_INI = 1
RLOG_APPEND_LOGIC = 1

配置归档文件，在“dm.ini”同目录下创建文件“dmarch.ini”，内容如下：

[ARCHIVE_LOCAL1]
ARCH_TYPE = LOCAL
ARCH_DEST = /dm/dmarch
ARCH_FILE_SIZE = 128
ARCH_SPACE_LIMIT = 2048

重启数据库，使配置参数生效。 http://www.cndba.cn/dave/article/116425

检查配置的正确性：

[dave@www.cndba.cn bin]$ disql SYSDBA/SYSDBA@localhost:5237
Server[localhost:5237]:mode is normal, state is open
login used time : 1.461(ms)
disql V8
SQL> SELECT ARCH_DEST, ARCH_FILE_SIZE FROM SYS.V$DM_ARCH_INI WHERE ARCH_TYPE='LOCAL' AND ARCH_IS_VALID='Y';

LINEID     ARCH_DEST  ARCH_FILE_SIZE
---------- ---------- --------------
1          /dm/dmarch 128
used time: 2.838(ms). Execute id is 500.
SQL> SELECT PARA_VALUE FROM SYS.V$DM_INI WHERE PARA_NAME = 'RLOG_APPEND_LOGIC';

LINEID     PARA_VALUE
---------- ----------
1          1
used time: 5.140(ms). Execute id is 501.
SQL>

4.2 配置 DDL

如果要求 DDL 同步，那么需要在源库上创建 DDL 触发器和辅助表。

需要使用SYSDBA用户执行ddl_sql_dm8.sql，该脚本在DMHS 安装目录下 scripts 子目录中。

[dave@www.cndba.cn scripts]$ pwd
/dm/dmhs/scripts
[dave@www.cndba.cn scripts]$ ls
ddl_sql_db2.sql     ddl_sql_dm7.sql  ddl_sql_pg.sql               dmhs_manager.sql  setenv.sh
ddl_sql_dm6_v2.sql  ddl_sql_dm8.sql  delete_data_before_7day.sql  readme.txt
ddl_sql_dm6_v3.sql  ddl_sql_ora.sql  dmhs_grant.sql               root
[dave@www.cndba.cn scripts]$

注意，我这里直接在disql 中执行时sql 报错，后来在DMManager 中执行正常。

检查创建的触发器和辅助表是否有效，检查辅助表的语句： http://www.cndba.cn/dave/article/116425

SQL> select owner, table_name from dba_tables where owner = 'SYSDBA' and table_name like 'DMHS%' and status = 'VALID';

LINEID     OWNER  TABLE_NAME
---------- ------ ----------------
1          SYSDBA DMHS_DDL_COL
2          SYSDBA DMHS_DDL_SQL
3          SYSDBA DMHS_DDL_CONS
4          SYSDBA DMHS_DDL_IDX
5          SYSDBA DMHS_DDL_RENAME
6          SYSDBA DMHS_DDL_SEQ
7          SYSDBA DMHS_DDL_PART
8          SYSDBA DMHS_DDL_COMMENT
9          SYSDBA DMHS_DDL_LOG

9 rows got

used time: 28.742(ms). Execute id is 517.

如果存在以上的查询结果，表示 DMHS 辅助表创建有效。

检查触发器的语句：

SQL> select owner, trigger_name from dba_triggers where owner = 'SYSDBA' and trigger_name like 'DMHS%' and status = 'Y';

LINEID     OWNER  TRIGGER_NAME
---------- ------ -----------------------
1          SYSDBA DMHS_DDL_TRIGGER_AFTER
2          SYSDBA DMHS_DDL_TRIGGER_BEFORE
3          SYSDBA DMHS_DDL_TRIGGER_GRANT
4          SYSDBA DMHS_DDL_TRIGGER_REVOKE

used time: 2.860(ms). Execute id is 518.
SQL>

如果存在以上的查询结果，表示 DMHS 触发器创建有效。

5 初始装载数据

初始装载是将源端数据库中的初始数据装载到目的端数据库，使 DMHS 同步的时刻源和目的端的同步表数据一致。装载前源端 DMHS 服务、目的端 DMHS 服务和模块都需要启动。

5.1 启动目标端 DMHS 服务和模块：

服务和模块的启动可以通过web界面，也可以通过控制台。服务在之前的章节已经启动。 http://www.cndba.cn/dave/article/116425

命令行启动模块命令如下：

[dave@www.cndba.cn USTC]$ ./dmhs_console
DMHS console tool: V4.1.1-Build(2021.05.17-99696trunc)_D64
Copyright (c) 2020, DMHS. All rights reserved.
Type ? or "help" for help, type "quit" to quit console.

Connected to DMHS: 127.0.0.1:5345
execute success
Dameng HS Server V4.1.1-Build(2021.05.17-99696trunc)_D64

DMHS> exec

      capture module information               log execute module information
--------------------------------------- ---------------------------------------------
              status : quit                                  status : stop
       database name :                              database status : abnormal
             site ID : 0                        active transactions : 0
            log mode : online           transactions to be executed : 0
    log parse queues : 0                             executed times : 0 (0 times/s)
     log post queues : 0                     committed transactions : 0 (0 times/s)
   log page sequence : 0                      rollback transactions : 0 (0 times/s)
   logs to be parsed : 0                              affected rows : 0 (0 rows/s)
   logs to be posted : 0                                cached lobs : 0
     total log pages : 0 (0 pages/s)                checkpoint time :
      log post times : 0 (0 times/s)                      cvt state : idle
       file IO times : 0 (0 times/s)               cvt transactions : 0
     total log bytes : 0 B (0 B/s)
   archive directory :
    current log file :
    current log time :
-------------------------------------------------------------------------------------
        log sender information                    log receiver information
--------------------------------------- ---------------------------------------------
              status : halt                                  status : halt
       filtered logs : 0                        total received logs : 0
  message send queue : 0 (0.00 percent)      message recieved times : 0 times
     total sent logs : 0                            current log LSN : 0
  message sent times : 0 times                     message sequence : 0
     current log LSN : 0                              start log LSN : 0
    message sequence : 0                   received message traffic : 0 B (0 B/s)
       start log LSN : 0
sent message traffic : 0 B (0 B/s)
    current log time :
        apply status : No data
execute success

DMHS> start exec
execute success

DMHS> exec

      capture module information               log execute module information
--------------------------------------- ---------------------------------------------
              status : quit                                  status : idle
       database name :                              database status : abnormal
             site ID : 0                        active transactions : 0
            log mode : online           transactions to be executed : 0
    log parse queues : 0                             executed times : 0 (0 times/s)
     log post queues : 0                     committed transactions : 0 (0 times/s)
   log page sequence : 0                      rollback transactions : 0 (0 times/s)
   logs to be parsed : 0                              affected rows : 0 (0 rows/s)
   logs to be posted : 0                                cached lobs : 0
     total log pages : 0 (0 pages/s)                checkpoint time :
      log post times : 0 (0 times/s)                      cvt state : idle
       file IO times : 0 (0 times/s)               cvt transactions : 0
     total log bytes : 0 B (0 B/s)
   archive directory :
    current log file :
    current log time :
-------------------------------------------------------------------------------------
        log sender information                    log receiver information
--------------------------------------- ---------------------------------------------
              status : halt                                  status : halt
       filtered logs : 0                        total received logs : 0
  message send queue : 0 (0.00 percent)      message recieved times : 0 times
     total sent logs : 0                            current log LSN : 0
  message sent times : 0 times                     message sequence : 0
     current log LSN : 0                              start log LSN : 0
    message sequence : 0                   received message traffic : 0 B (0 B/s)
       start log LSN : 0
sent message traffic : 0 B (0 B/s)
    current log time :
        apply status : No data
execute success

DMHS>

5.2 启动源端 DMHS 服务

[dave@www.cndba.cn USTC]$ pwd
/dm/dmhs/INST_HS/USTC
[dave@www.cndba.cn USTC]$ ./dmhs_server status
DMHS Server is already running at current directory...
[dave@www.cndba.cn USTC]$

以上2步也可以在web页面上操作。

5.3 源端执行初始装载

在源端执行装载，可以在命令行执行dmhs_console 进入控制台，也可以在web页面的实例名上右击调用控制台执行。

命令行调用需要到实例目录下执行，否则会报找不到配置文件：

[dave@www.cndba.cn USTC]$ pwd
/dm/dmhs/INST_HS/USTC
[dave@www.cndba.cn USTC]$

[dave@www.cndba.cn USTC]$ ./dmhs_console
DMHS console tool: V4.1.1-Build(2021.05.17-99696trunc)_D64
Copyright (c) 2020, DMHS. All rights reserved.
Type ? or "help" for help, type "quit" to quit console.

Connected to DMHS: 127.0.0.1:5345
execute success
Dameng HS Server V4.1.1-Build(2021.05.17-99696trunc)_D64

DMHS> copy 0 "sch.name='SYSDBA'" DICT|LSN|CREATE|INSERT
CSL[WARN]: Detect the LSN mask, the mask will be ignored in the log is less than the current LSN all operations, please confirm whether to continue?(Y/N)
Y
copy mask is : |CREATE|INSERT|TABLE|DICT|LSN|OBJID|REP
execute finish, please look up log file of exec module to check data load result

DMHS>
DMHS>

初始加载的时候可能会报如下错误，解决方法如下：

CSL[ERROR]: 加载日志分析模块失败
达梦 DMHS libdmoci.so: cannot open shared object file 错误解决方法
https://www.cndba.cn/dave/article/116421

达梦 DMHS dmhs_console 控制台中文乱码问题解决方法
https://www.cndba.cn/dave/article/116422

5.4 启动源库捕获模块

DMHS> start cpt
execute success

DMHS> cpt

                        capture module information                                   log execute module information
--------------------------------------------------------------------------- -------------------------------------------------
              status : idle                                                                      status : idle
       database name : 192.168.56.102                                                   database status : normal
             site ID : 4                                                            active transactions : 0
            log mode : online                                               transactions to be executed : 0
    log parse queues : 0                                                                 executed times : 0 (0 times/s)
     log post queues : 0                                                         committed transactions : 0 (0 times/s)
   log page sequence : 4306                                                       rollback transactions : 0 (0 times/s)
   logs to be parsed : 0                                                                  affected rows : 0 (0 rows/s)
   logs to be posted : 1                                                                    cached lobs : 0
     total log pages : 2065 (0 pages/s)                                                 checkpoint time : 2023-02-01 17:34:30
      log post times : 85 (0 times/s)                                                         cvt state : idle
       file IO times : 12 (0 times/s)                                                  cvt transactions : 0
     total log bytes : 603777 B (0 B/s)
   archive directory : /dm/dmarch
    current log file : ARCHIVE_LOCAL1_0x7D3270F8[0]_2023-02-01_18-25-19.log
    current log time : 2023-02-01 18:25:18
-----------------------------------------------------------------------------------------------------------------------------
                          log sender information                                        log receiver information
--------------------------------------------------------------------------- -------------------------------------------------
              status : waiting for log                                                           status : waiting recieve log
       filtered logs : 0                                                            total received logs : 120
  message send queue : 0 (0.00 percent)                                          message recieved times : 3 times
     total sent logs : 119                                                              current log LSN : 0
  message sent times : 1 times                                                         message sequence : 1
     current log LSN : 27664                                                              start log LSN : 0
    message sequence : 1                                                       received message traffic : 3501 B (0 B/s)
       start log LSN : 0
sent message traffic : 2989 B (0 B/s)
    current log time : 2023-02-01 17:40:45
        apply status : No data
execute success

DMHS>

这一步也可以web 页面操作。此时web 页面显示服务和模块都正常：

6 验证数据同步

源库SYSDBA 用户下创建一张测试表：

[dave@www.cndba.cn bin]$ disql SYSDBA/SYSDBA

Server[LOCALHOST:5236]:mode is normal, state is open
login used time : 8.251(ms)
disql V8
SQL>  create table cndba(id int,url varchar2(50));
executed successfully
used time: 56.747(ms). Execute id is 1000.
SQL> insert into cndba values(1,'https://www.cndba.cn');
affect rows 1
used time: 0.595(ms). Execute id is 1001.
SQL> commit;
executed successfully
used time: 4.151(ms). Execute id is 1002.
SQL> select * from cndba;

LINEID     ID          URL
---------- ----------- --------------------
1          1           https://www.cndba.cn

used time: 0.539(ms). Execute id is 1003.
SQL>

目标库查询：

[dave@www.cndba.cn ~]$ disql SYSDBA/SYSDBA

Server[LOCALHOST:5236]:mode is normal, state is open
login used time : 1.795(ms)
disql V8
SQL> select * from cndba;

LINEID     ID          URL
---------- ----------- --------------------
1          1           https://www.cndba.cn

used time: 4.104(ms). Execute id is 51400.
SQL>

DDL 和 DML 都同步正常。 http://www.cndba.cn/dave/article/116425

签到成功

CNDBA社区
