1 说明
这里引入官方文档对该特性说明及其优点：
Oracle Real Application Cluster (RAC) 是 Oracle 解决方案中的一个著名产品，用于保持业务数据的高可用性。Oracle RAC 允许在所有集群节点之间共享负载，采用 N-1 容错配置来应对节点故障，其中 N 是节点总数。Oracle RAC 一直在不断改进每个版本，此次也不例外。新的 12.1.0.1 版包含“Flex ASM”和“Flex 集群”两个属性，支持面向云计算的环境的各种苛刻需求。
Oracle RAC 12c 引入了两个新概念：
中心节点： 和以前的版本一样，它们通过专用网络相互连接，并且可以直接访问共享存储。这些节点可以直接访问 Oracle 集群注册表 (OCR) 和表决磁盘 (VD)。
叶节点： 这些节点是轻型节点，彼此不互连，也不能像中心节点一样访问共享存储。每个叶节点与所连接的中心节点通信，并通过所连接的中心节点连接到集群。
此拓扑允许松散耦合的应用服务器与紧密耦合的数据库服务器形成一个集群。紧密耦合的服务器是中心服务器，与集群中的其他中心服务器共享数据库、OCR 和表决设备的存储并进行对等通信。松耦合的服务器是叶服务器，与集群中的单个中心服务器形成松散通信关联，不需要与集群中的其他中心服务器或叶服务器共享存储，也不需要与之进行对等通信，只与所关联的中心服务器通信。在 12.1.0.1 中，叶服务器旨在提高应用的高可用性和实现多层资源管理。
在 Oracle 12c 之前，对于要使用 ASM 的数据库实例来说，所有节点上的 ASM 实例必须已处于运行状态，才能启动数据库实例。如果 ASM 实例未运行，则意味着在存储级使用 ASM 的数据库实例不能启动。这实际上意味着无论采用何种技术（即 RAC、ASM 和共享存储），均不能访问数据库实例。
随着 Oracle 12c 的推出，一个名为 Oracle Flex ASM 的特性解除了上述限制，它的一个主要特性是故障切换到集群中的其他节点。本质上是一个中心和叶架构，Oracle Clusterware 通过一个替代 ASM 实例将故障节点的连接将无缝转移到另一个成员节点。在给定集群中运行的 ASM 实例数被称作 ASM 基数，默认值为 3。但此基数值可以使用 Clusterware 命令修改。
Oracle Flex 集群
从架构上来说，Oracle Flex 集群包括一个中心和叶架构，其中只有中心节点可以直接访问 Oracle 集群注册表 (OCR) 和表决磁盘 (VD)。但是应用可以通过叶节点访问数据库，而不必在叶节点上运行 ASM 实例。通过中心节点连接到数据库使得它对应用透明。
图 1：描绘了一个典型的 Oracle Flex 集群，包含 4 个叶节点和 2 个中心节点。简单地说，Oracle Flex 集群需要 Oracle Flex ASM。

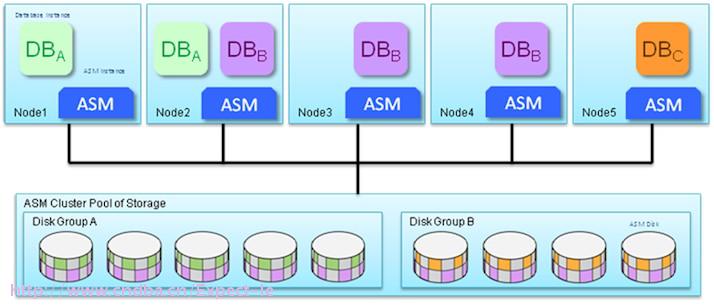

标准 Oracle Flex ASM 配置：

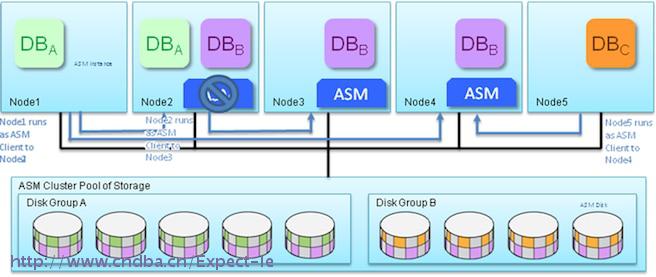

Oracle Flex ASM 配置上的 ASM 实例故障：
可以看出，从12c开始Oracle RAC故障转移能力更强，更高可用。下面就研究一下。
注意：普通ASM可以转换到Flex ASM，但是不可以到过来转换
官方文档：
http://docs.oracle.com/database/121/OSTMG/GUID-BC1A02CA-1355-4013-A874-1896C4EAB266.htm
2 实验

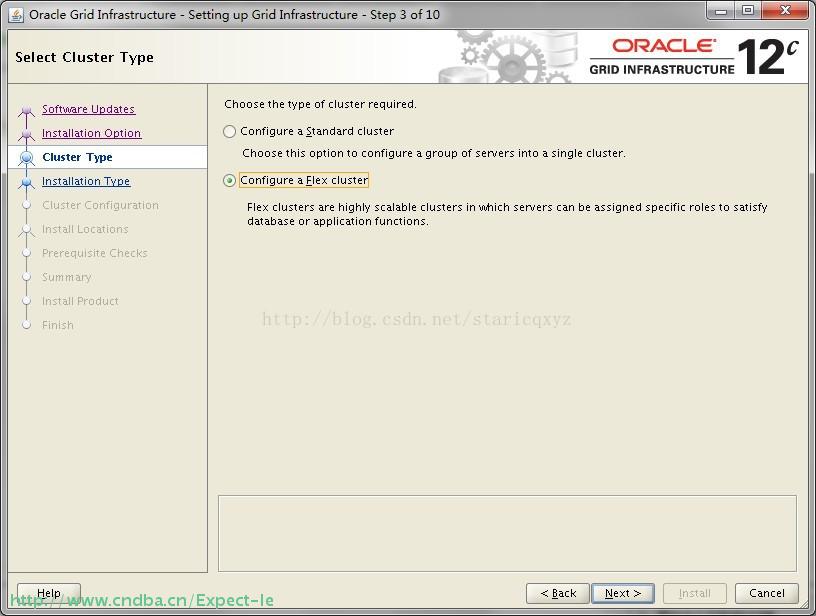

首先安Oracle 12C R1 RAC(Flex ASM)。
如下图：
2.1 环境
GRID:12.1.0.2
Database:12.1.0.2
2.2 查看是否启用Flex ASM
--节点1
[grid@rac1 ~]$ asmcmd showclustermode
ASM cluster : Flex mode enabled--节点2
[grid@rac2 ~]$ asmcmd showclustermode
ASM cluster : Flex mode enabled2.3 查看asm状态
--节点1
[grid@rac1 ~]$ srvctl status asm -detail
ASM is running on rac1,rac2
ASM is enabled.
[grid@rac1 ~]$ srvctl config asm -detail
ASM home: <CRS home>
Password file: +OCR_VOTING/orapwASM
ASM listener: LISTENER
ASM is enabled.
ASM is individually enabled on nodes:
ASM is individually disabled on nodes:
ASM instance count: 3
Cluster ASM listener: ASMNET1LSNR_ASM--节点2
[grid@rac2 ~]$ srvctl status asm -detail
ASM is running on rac1,rac2
ASM is enabled.
[grid@rac2 ~]$ srvctl config asm -detail
ASM home: <CRS home>
Password file: +OCR_VOTING/orapwASM
ASM listener: LISTENER
ASM is enabled.
ASM is individually enabled on nodes:
ASM is individually disabled on nodes:
ASM instance count: 3
Cluster ASM listener: ASMNET1LSNR_ASM2.4 查看Flex ASM连接数
[grid@rac1 ~]$ asmcmd lsct data
DB_Name Status Software_Version Compatible_version Instance_Name Disk_Group
+ASM CONNECTED 12.1.0.2.0 12.1.0.2.0 +ASM1 DATA
cndba CONNECTED 12.1.0.2.0 12.1.0.2.0 cndba1 DATA
cndba CONNECTED 12.1.0.2.0 12.1.0.2.0 cndba2 DATA2.5 关闭节点1的ASM实例
--查看节点1的数据库状态及进程
SQL> show pdbs;
CON_ID CON_NAME OPEN MODE RESTRICTED
---------- ------------------------------ ---------- ----------
2 PDB$SEED READ ONLY NO
3 SIHONG READ WRITE NO
SQL> select open_mode,name from v$database;
OPEN_MODE NAME
-------------------- ---------
READ WRITE CNDBA
[root@rac1 software]# ps -ef|grep pmon
oracle 6347 1 0 15:12 ? 00:00:00 ora_pmon_cndba1
root 9451 1808 0 15:21 pts/1 00:00:00 grep --color=auto pmon
grid 16270 1 0 13:35 ? 00:00:00 mdb_pmon_-MGMTDB
grid 26646 1 0 12:43 ? 00:00:00 asm_pmon_+ASM1--停止节点1的ASM实例
[grid@rac1 ~]$ srvctl stop asm -node rac1 -stopoption abort -force--查看ASM pmon进程，可以看到asm_pmon_+ASM1进程没了
[root@rac1 software]# ps -ef|grep pmon
oracle 6347 1 0 15:12 ? 00:00:00 ora_pmon_cndba1
root 9954 1808 0 15:23 pts/1 00:00:00 grep --color=auto pmon
grid 16270 1 0 13:35 ? 00:00:00 mdb_pmon_-MGMTDB--查看节点1ASM实例状态
[grid@rac1 ~]$ srvctl status asm
ASM is running on rac2 --可以看到ASM值在rac1上运行--检查集群服务状态
[grid@rac1 ~]$ crsctl check cluster
CRS-4537: Cluster Ready Services is online
CRS-4529: Cluster Synchronization Services is online
CRS-4533: Event Manager is online--查看ASM和RAC数据的进程
[root@rac1 software]# ps -ef|grep pmon
oracle 6347 1 0 15:12 ? 00:00:00 ora_pmon_cndba1
root 9954 1808 0 15:23 pts/1 00:00:00 grep --color=auto pmon
grid 16270 1 0 13:35 ? 00:00:00 mdb_pmon_-MGMTDB数据库进程还在，ASM进程已经没了。
2.6 再次查看节点1数据库状态
SQL> select instance_name,instance_number from gv$instance;
INSTANCE_NAME INSTANCE_NUMBER
---------------- ---------------
cndba2 2
cndba1 1
SQL> select instance_name,instance_number from v$instance;
INSTANCE_NAME INSTANCE_NUMBER
---------------- ---------------
cndba2 2可以看到对于一个任意一个节点的ASM实例的意外关闭/启动，都不会影响该节点上的数据库状态。这大大增强了RAC的高可用性。
参考文档：
http://docs.oracle.com/database/121/OSTMG/GUID-545C311D-24C6-421A-ACBE-CA29E1FDA0A6.htm
